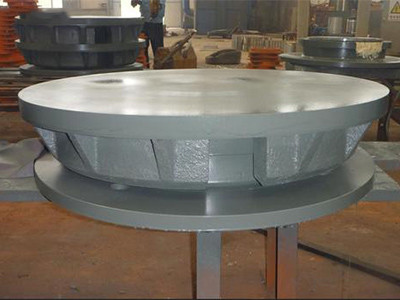

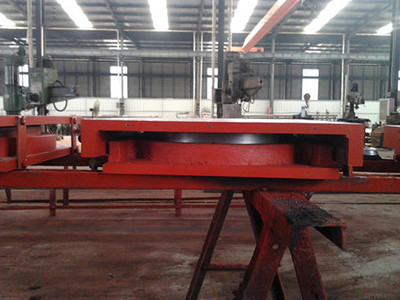

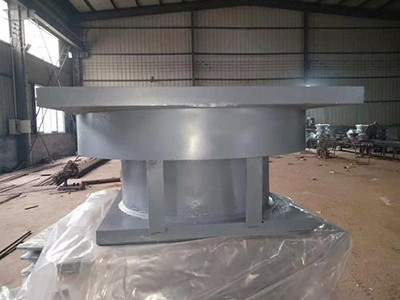

JQZ球形支座

構造特點及功能

　　QZ系列球型支座是由上座板、下座板、凸形中間板及兩塊不同形狀的聚四氟乙烯板組成。下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一張弧形四氟板，通過球面與之滑動來滿足梁端的轉動；上座板上的不銹鋼板與中間鋼板上的另一四氟板組成第二活動面，完成梁體因溫差諸因素產生的伸縮位移。

　　球面支座傳力，各向轉動性能一致，不僅具備盆式橡膠支座支座承載能力大，水平位移大的特點，而且能適應大轉角的需要，適用于寬橋、曲線橋。由于承壓部件不使用橡膠件，不存在橡膠低溫脆性等影響，因此特別適用于低溫地區。
